Фундамент по типу Утепленная шведская плита (УШП)

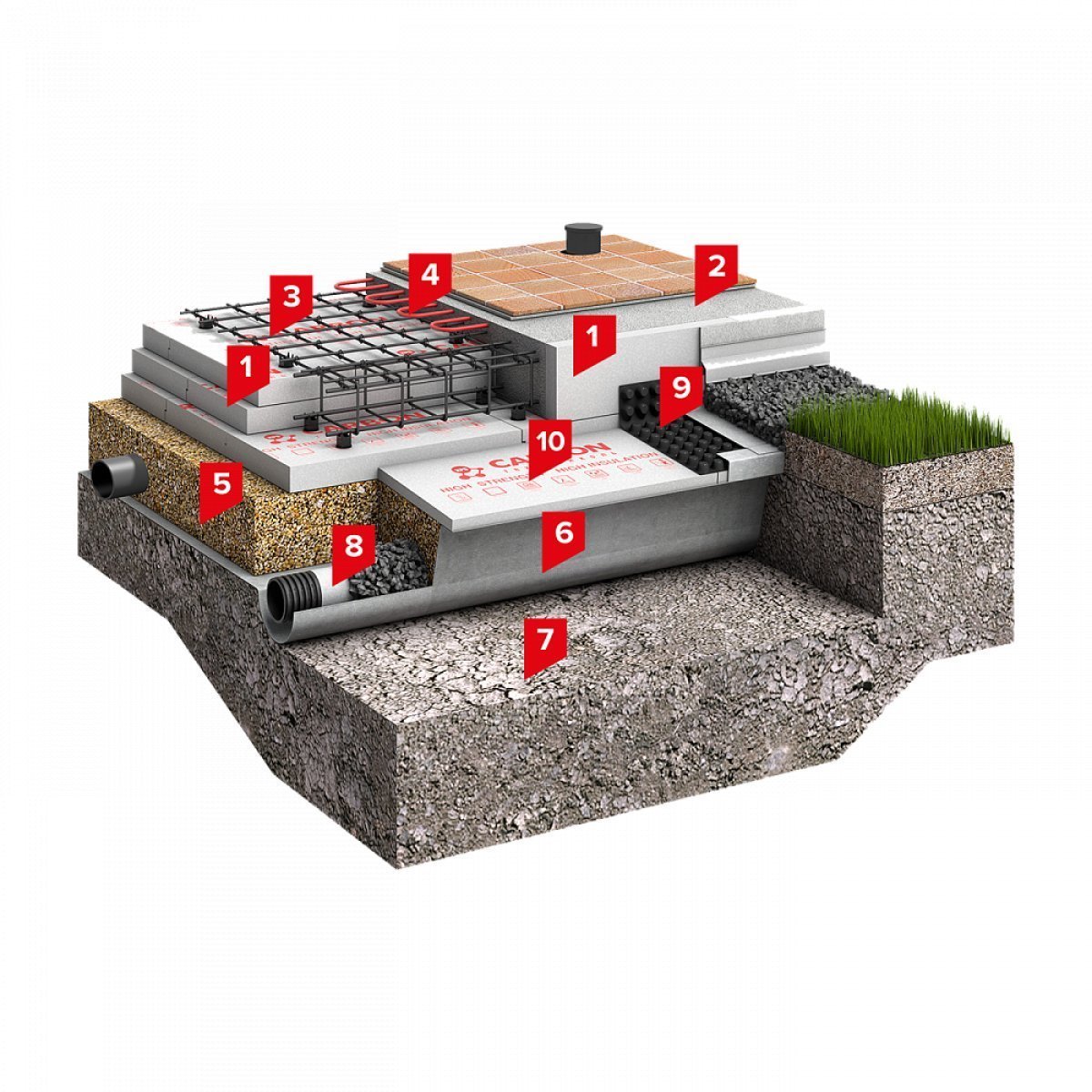

Фундамент по типу «Утепленная шведская плита» или УШП это фундамент мелкого заложения, который представляет собой монолитную железобетонную плиту со встроенными коммуникациями и системой обогрева «теплый пол».
Первые такие фундаменты начали возводить американцы в начале ХХ века. Позже технологию переняли немцы и только после европейского опыта утепленной плитой заинтересовались скандинавы. Шведские инженеры доработали технологию и взялись за возведение ресурсосберегающих домов по всей территории страны. Понятие «шведская» плита прочно вошло в обиход благодаря тому, что в шведском королевстве началась активная разработка и выпуск термоизоляционных материалов для бетонных оснований по типу УШП.
Преимущества «Утепленной ШВЕДСКОЙ ПЛИТЫ»
Строительство дома всегда ассоциируется с надежностью и долговечностью. Утепленный по такой технологии фундамент не только обеспечит зданию продолжительную эксплуатацию, но и со временем окупит затраты за счет экономии на содержании на возведение
Основные преимущества фундамента по типу «Утепленной шведской плиты»:
- значительно снижаются расходы на строительство благодаря тому, что не нужно обустраивать цокольный этаж или подвальное помещение и выполнять работы по защите трубопровода и кабеля – все сети прокладываются в теле плиты;
- работы по прокладке инженерных сетей и обустройству основания проводятся параллельно, что сокращает время строительства;
- теплоизолированный фундамент защищен от цикла замораживания-оттаивания и это продлевает его эксплуатационный срок. Также защищены от промерзания инженерные сети;
- утепление фундамента позволяет снизить затраты на отопление дома в осенне-зимний период;
- ровное бетонное основание может служить черновым полом. Возможность укладки напольного покрытия непосредственно на фундаментную плиту снижает время и стоимость работ по обустройству чистового пола;
- не требуется привлечение специальной строительной техники: кранов и большегрузных машин за исключением бетононасоса, и миксера с бетоном.
Если говорить об особенностях УШП, то можно назвать необходимость точных расчетов и высокую квалификацию мастеров – сделать такой фундамент самостоятельно, значит подвергнуть риску весь проект. «Утепленная шведская плита» требует строгого соответствия всем требованиям и нормам
Материалы, область применения и этапы работ
В качестве утеплителя применяется экструдированный пенополистирол. Этот материал выбран не случайно: он обладает практически нулевым водопоглощением, хорошо сохраняет тепло внутри дома, имеет малый вес и достаточную прочность для обустройства фундамента.
Пенополистирол экструдированный выполняет следующие задачи:
- работает в качестве амортизатора при морозном пучении почвы;
- выполняет роль несъемной опалубки;
- равномерно распределяет нагрузку на грунт;
- отвечает за теплоизоляцию фундаментной плиты.
«Утепленную ШВЕДСКУЮ ПЛИТУ» целесообразно использовать:
- при возведении каркасных домов, домов из газобетона, бруса без обустройства подвала
- при строительстве домов до 2-х этажей
- на грунтах с низкой несущей способностью
- для создания энергоэффективного дома
Этапы возведения фундамента УШП:
- Подготовка основания.
- Монтаж коммуникаций.
- Укладка утеплителя.
- Армирование.
- Устройство системы «теплый пол»
- Укладка бетонной смеси.
При подготовке основания производится разметка котлована, его механическая разработка и монтаж закладных под систему водоснабжения. Выполняется устройство дренажной системы. На дно котлована укладывается геотекстиль и насыпается подушка из щебня и песка.
На этапе прокладки коммуникаций монтируются закладные под электричество и прокладывается канализационная система.

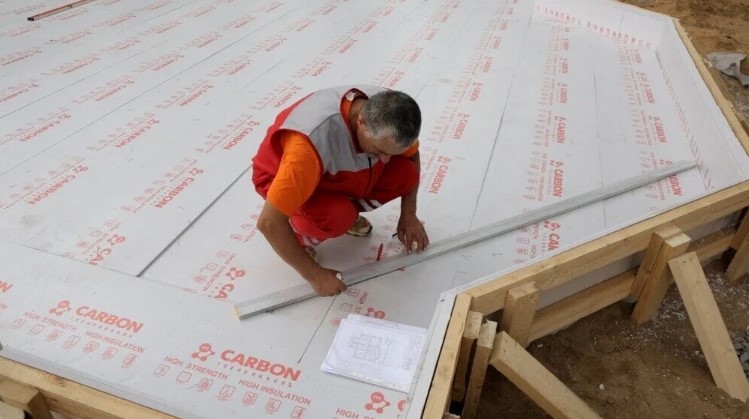

Укладывается утеплитель: L- блоки или торцевые плиты XPS с минимальной толщиной 100 мм. Монтируется гидроизоляция и пленка ПВХ. Укладывается второй слой утеплителя.
При выполнении армирования изготавливаются каркасы и монтируются в опалубку.

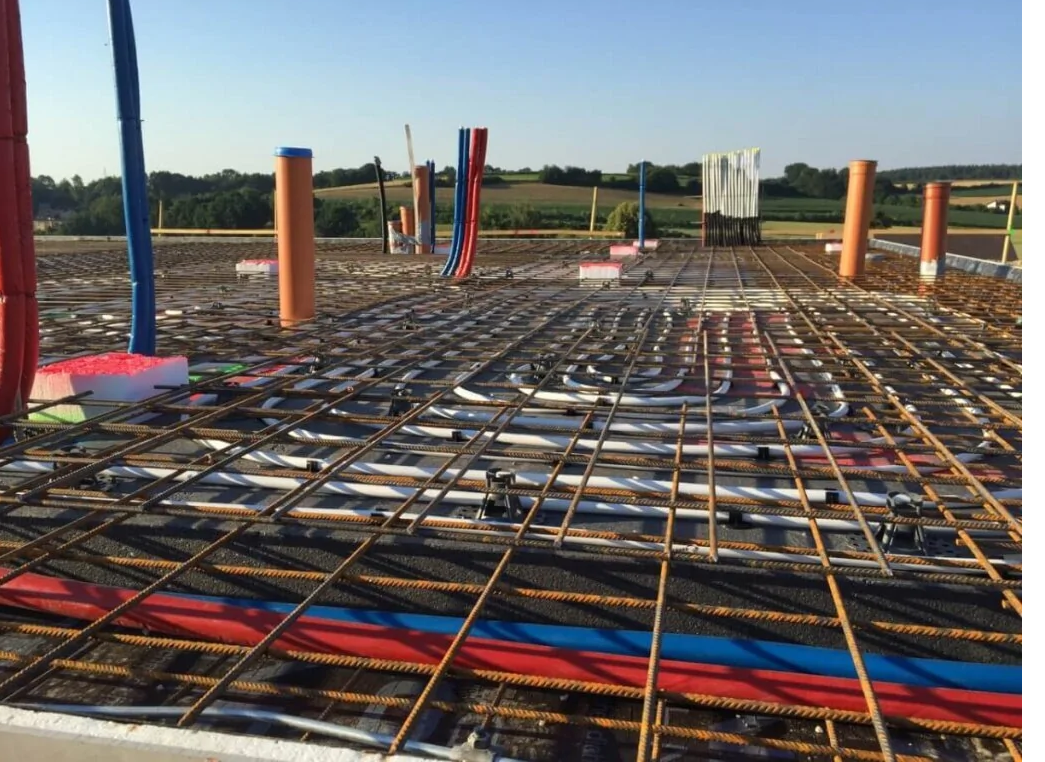

Этап устройства системы «теплый пол» подразумевает прокладку труб, монтаж коллектора и подключение труб к коллектору. Далее следует опрессовка системы.
Бетонная смесь подается в опалубку, уплотняется глубинными вибраторами, разравнивается и после затвердевания затирается при помощи «вертолета» с использованием строительной смеси.
После выполнения всех работ фундамент накрывают полиэтиленовой пленкой и оставляют на 7 дней. Это делается для беспрепятственного набора прочности и защиты бетона от преждевременного высыхания. После набора прочности бетоном можно переходить к следующим этапам работ.
Фундамент по типу «Утепленная шведская плита» - это выгодное решение: стройка только началась, а у вас уже есть готовый фундамент, добрая половина коммуникаций в т. ч. канализация, отопление, водопровод и основание под укладку ламината или плитки. Остается только возвести стены и крышу.
Монтаж системы занимает всего 2 недели, а это весомая экономия времени по сравнению с традиционными аналогами и результатом. Если говорить о финансовых затратах, то по итогу УШП выходит дешевле, чем строительство дома с подвалом и монтажом всех необходимых коммуникаций по отдельности.
